Giải pháp hút sâu đường ống, trục gen tòa nhà

Với tuyến ống dài hoặc trục gen cao tầng, chỉ nhìn vào lưu lượng quạt là chưa đủ. Hiệu quả cuối cùng còn phụ thuộc vào chiều dài và đường kính ống, số lượng co cút, tổn thất áp suất, vị trí lấy gió và điểm xả. FAT khảo sát hiện trạng để bố trí thiết bị hút sâu phù hợp, tạo dòng khí liên tục và hạn chế mùi, khói hoặc khí thải lan ngược vào công trình.

Phạm vi sử dụng: “Khói” trên trang này là khói bếp hoặc khói phát sinh trong vận hành thông thường. Thiết bị không được giới thiệu để thay thế quạt hút khói khi cháy, quạt tăng áp hoặc hệ thống PCCC đã được thiết kế và thẩm duyệt.

Những bài toán phù hợp

Hút mùi và khí thải qua trục gen, đường ống dài của tòa nhà cao tầng.
Hút khí thải ống thoát rác, phòng rác và khu tập kết rác.
Hút mùi trạm xử lý nước thải, bể phốt và ống thông hơi vượt mái.
Giảm mùi từ hệ thống thông hơi khu vệ sinh, thoát nước sàn.
Hút mùi, khói bếp qua hộp kỹ thuật hoặc đường ống lên mái.

Dữ liệu cần kiểm tra trước khi chọn thiết bị

Lưu lượng cần duy trì tại điểm hút xa nhất, không chỉ lưu lượng khi quạt chạy tự do.
Chiều cao và tiết diện trục gen; chiều dài, đường kính và vật liệu đường ống.
Số co, van, nhánh nối, miệng lấy gió và các vị trí có thể rò khí.
Áp suất cần thiết để thắng tổng trở lực và giữ hướng dòng khí ổn định.
Không gian lắp đặt, đường bảo trì, giới hạn rung ồn và thời gian vận hành.

FAT xác định cấu hình sau khi kiểm tra tuyến thực tế. Bảng thông số của một thiết bị không thể thay cho việc tính toàn hệ thống.

Trục có khe hở nhỏ vẫn cần hút được tầng dưới

Khi trục gen có nhiều miệng lấy gió hoặc khe hở nhỏ, không khí dễ đi vào ở khu vực gần thiết bị. Quạt thông thường có thể mất dần chênh áp theo chiều cao, khiến các tầng thấp hầu như không còn lực hút. FAT khảo sát tổng diện tích hở và lựa chọn cách tạo áp suất âm dọc trục để duy trì dòng khí từ những vị trí xa. Kết quả chỉ được xác nhận sau khi chạy thử tại công trình.

Quy trình FAT xử lý một công trình

Khảo sát nguồn phát sinh mùi, khói hoặc khí thải và khu vực đang bị ảnh hưởng.
Kiểm tra tuyến ống, trục gen, đường kính, co cút, cửa lấy gió và điểm xả.
Tính phương án tạo áp suất âm hoặc dòng khí một chiều phù hợp.
Lắp đặt, căn chỉnh và kiểm tra khả năng vận hành liên tục.
Đánh giá hiệu quả cuối cùng; khi phù hợp có thể dùng khói giả để quan sát hướng dòng khí và vùng còn tồn đọng.

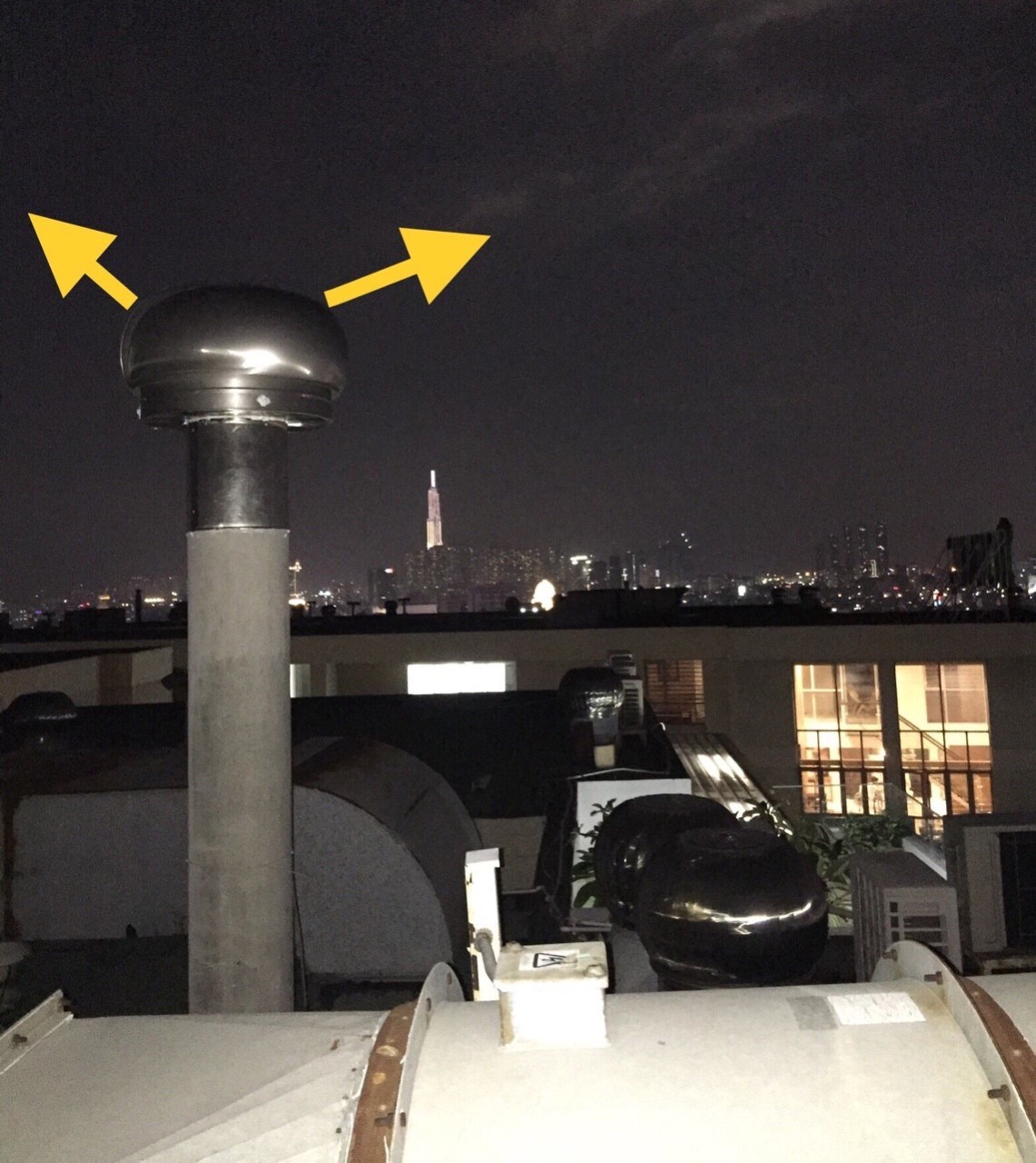

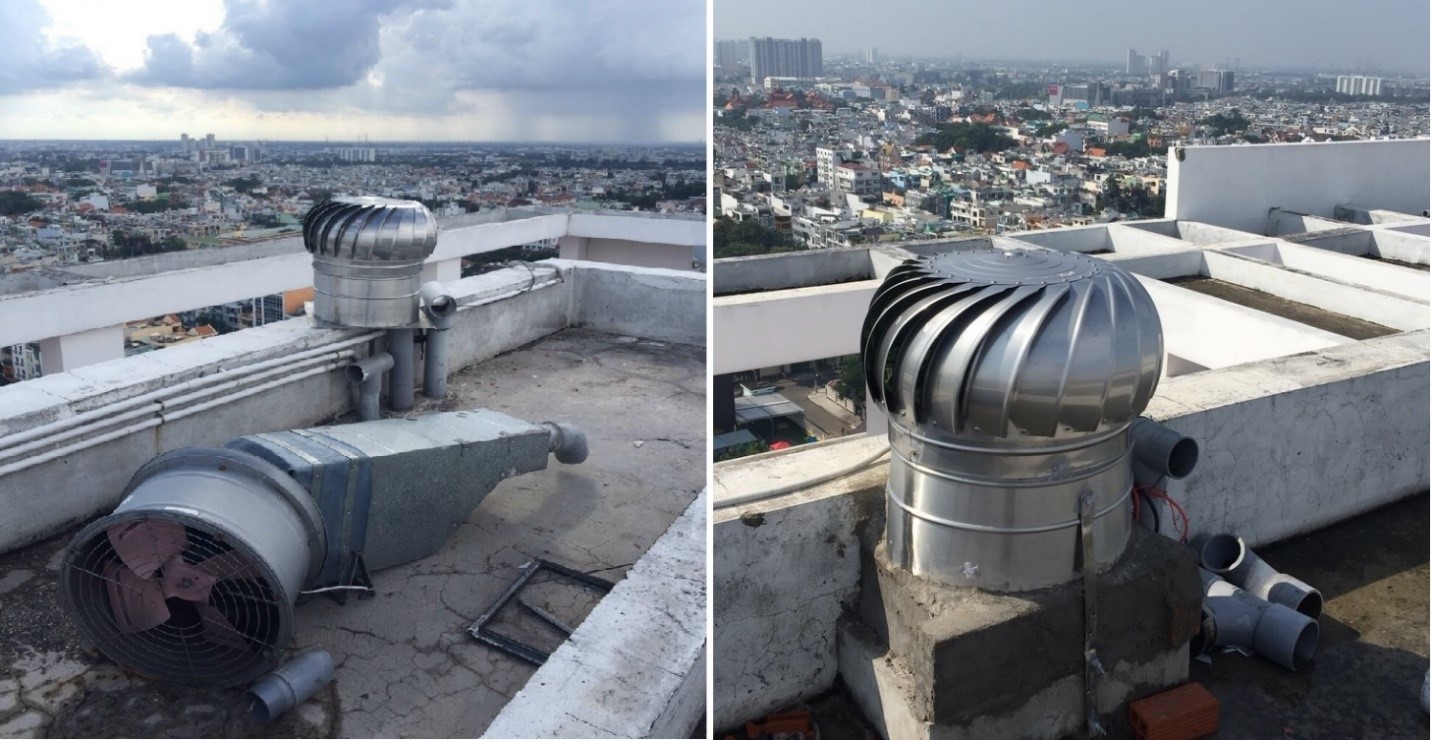

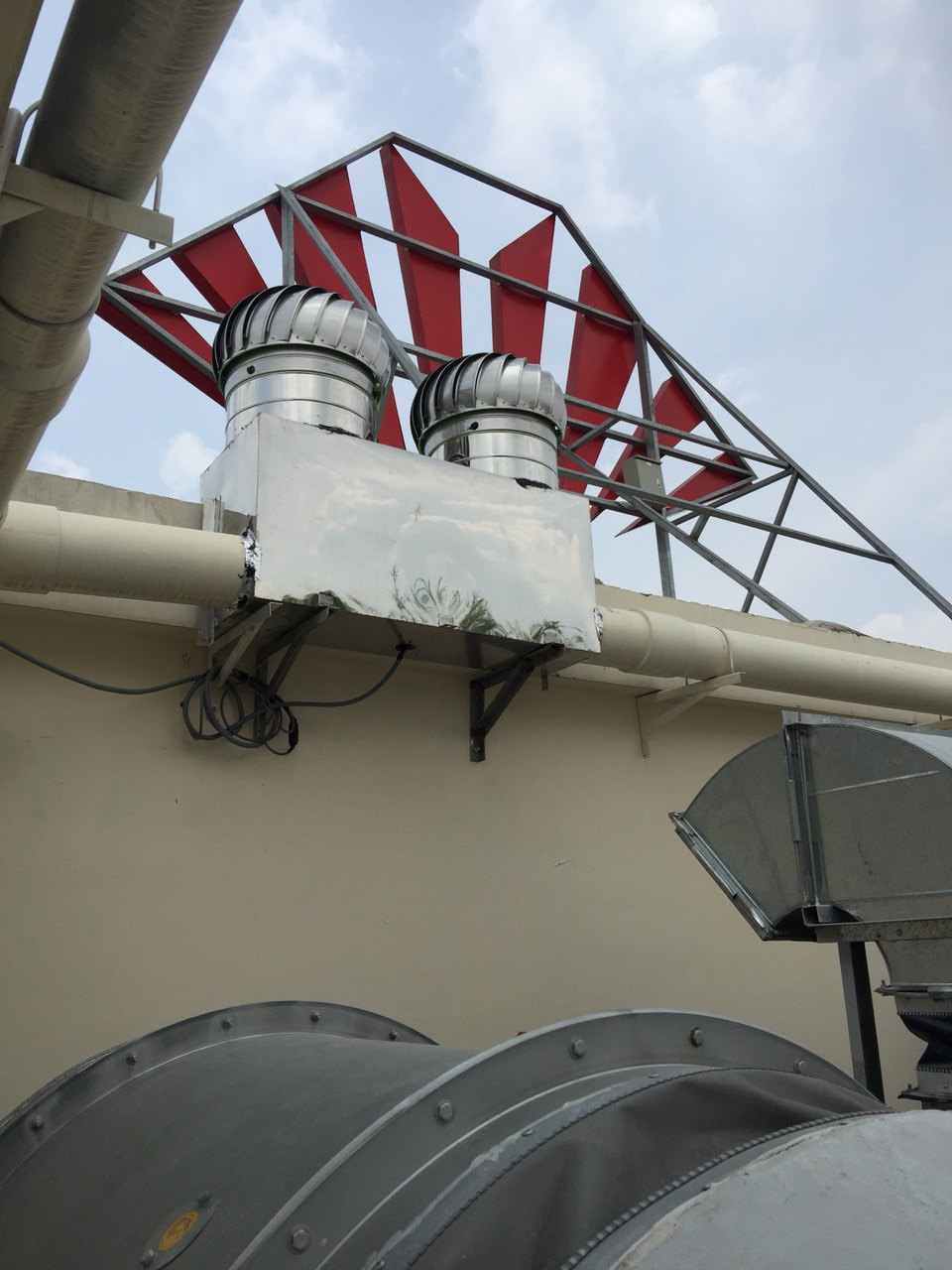

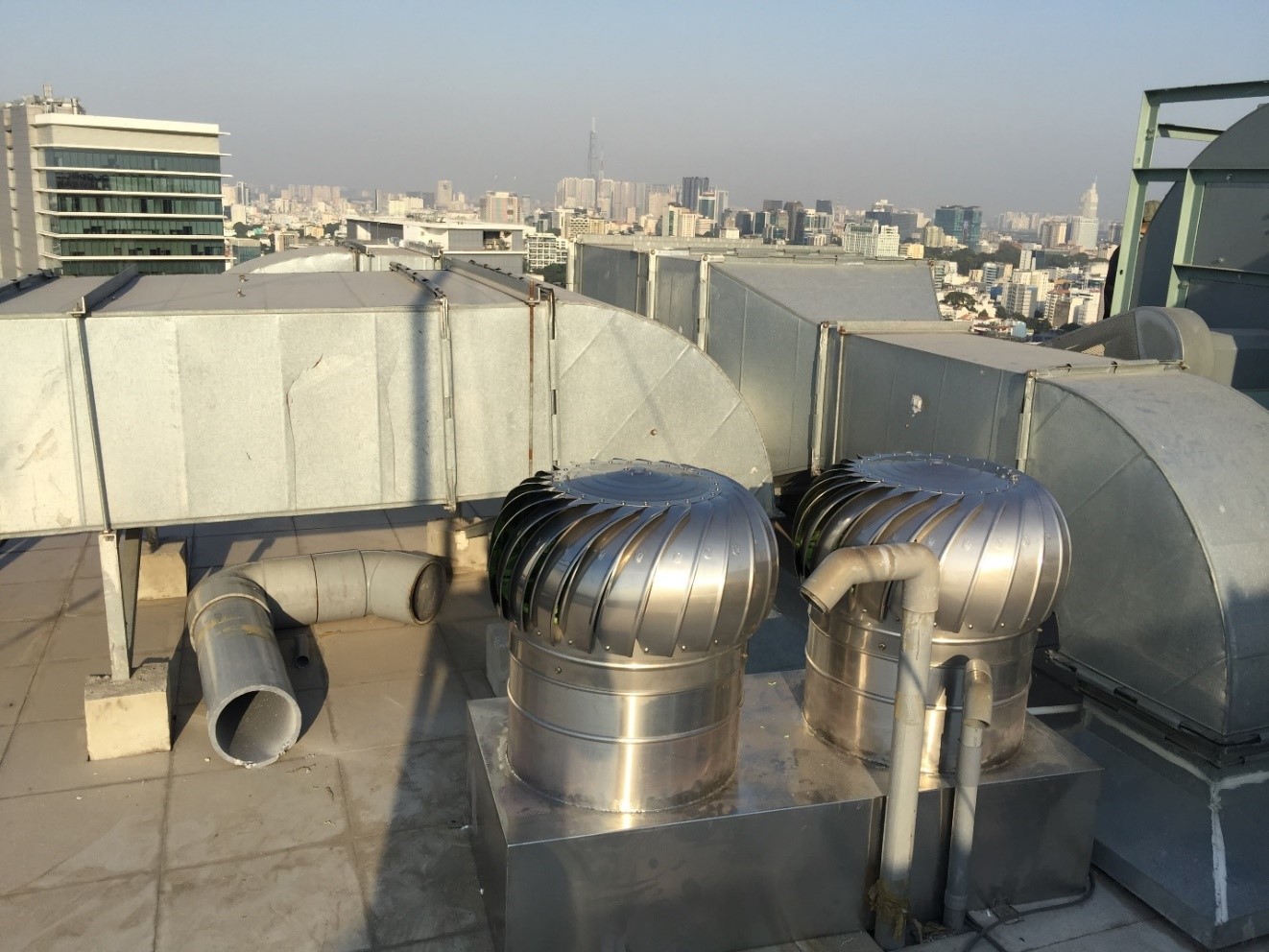

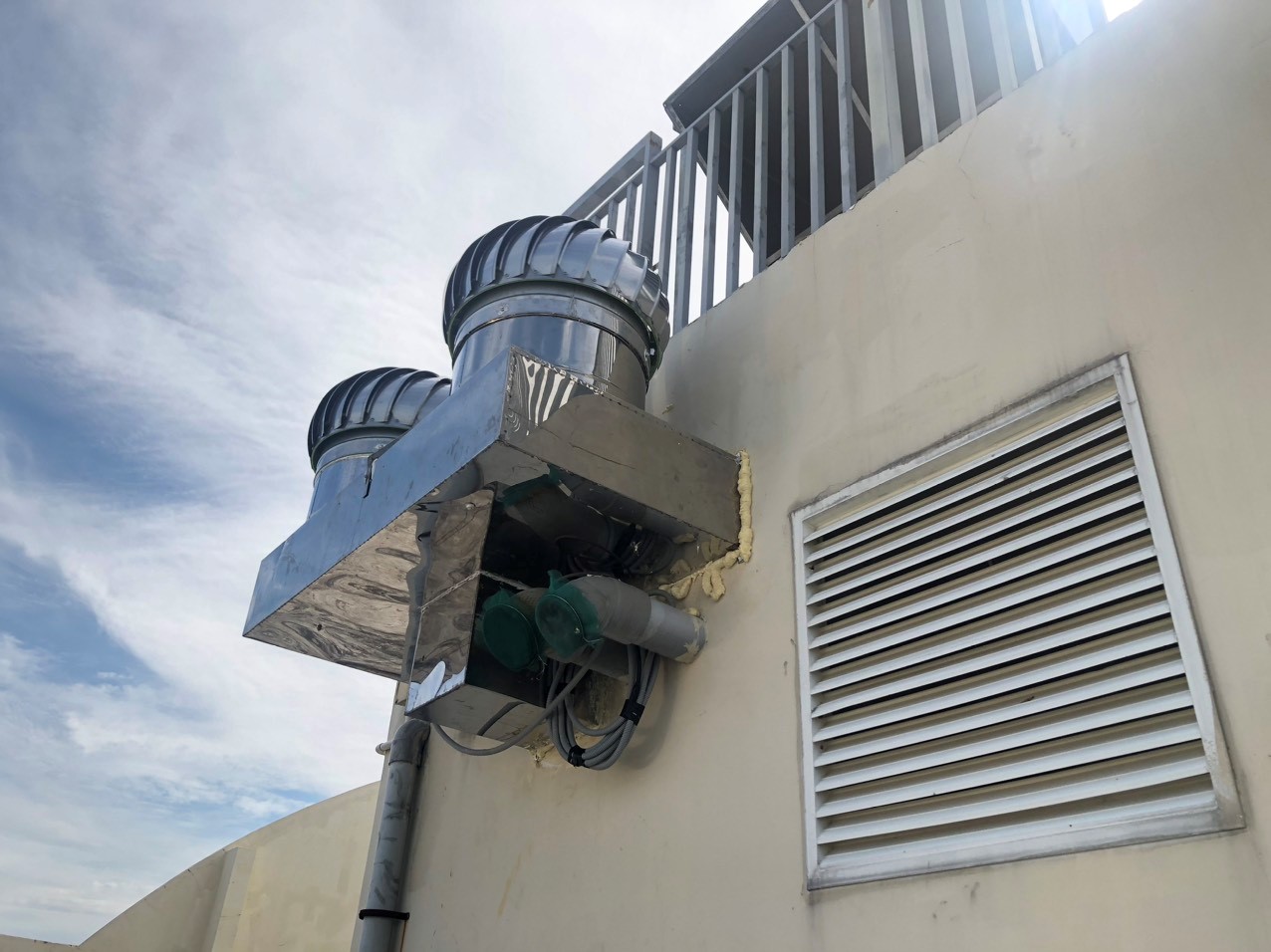

Một số công trình trong hồ sơ năng lực FAT

Hồ sơ dự án của FAT ghi nhận các hạng mục hút sâu, xử lý mùi cho phòng rác, trạm xử lý nước thải, ống thông hơi và trục gen tại nhiều công trình ở TP.HCM.
